Sentry 是什么？这是一个服务中心，用于错误报告，使用几乎一致 API 设计统一了不同语言生产环境代码异常报告的问题。
图片来自 Sentry.io2020年2月，领导让我负责公司内部的测试和使用 Sentry，彼时 Sentry 文档还不完善，我也只是初步接触基础服务的建设，Sentry 对我来说是个黑盒子。
2016年，Sentry 开发者回答说，目前还没有任何关于它的问题 Sentry 结构公开信息的最佳方式是阅读源代码：）这个工程量真的很大，我个人在使用它 Docker-compose 搭建 Sentry 借用一系列日志输出观察整个数据流，只能根据服务间的依赖猜测一般架构。
2020年下半年，Sentry 结合其他文档，开始陆续补充文档，本项目的架构图终于公开，Sentry 数据流出水面。
架构概述

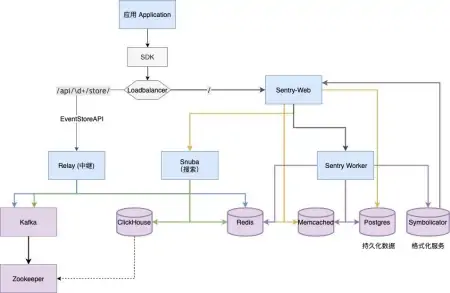

下图是基于的 Sentry 官方文档重绘后，我用紫色图形区分了所有与存储相关的组件，其他的 Sentry 蓝色表示服务组件(顶部应用除外)。
SentryArchitecture这样画下来后，服务基本上是分层完成的:
1.Loadbalancer(负载均衡器)负责路由转发(此服务由用户构建)，错误报告转发到/api/d+/store ，其他项目、成员和错误管理功能由其他项目、成员和错误管理 Sentry Web 负责。这一层承担数据入口和显示功能2.Relay 负责新闻中继转发，首先收集数据 Kafka；Snuba 负责接收 SentryWeb 数据聚合和搜索的请求；Sentry Worker 主要负责数据存储的队列服务。3.Kafka 作为消息队列，ClickHouse 负责接近实时数据分析，Redis（主要）和 Memcached 负责存储和统计项目配置和错误的基本信息。Postgres 承担基础数据持久化(主要是项目、用户权限管理等)。)Symbolicator 主要用于错误信息的格式化。4.最底下的 Zookeeper 是 Kafka 如果我们设置多个节点信息同步， ClickHouse 节点也可用于保存主从同步信息或制作分布式表。
Relay ——处理错误信息的中转站

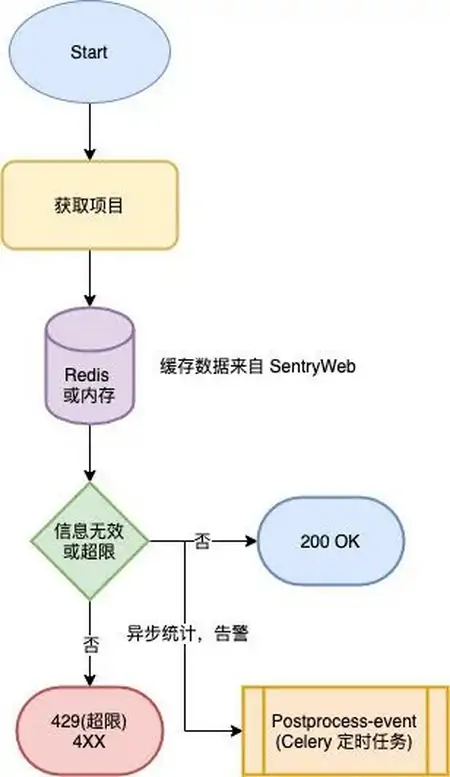

RelayRelay 收到原始数据后，主要做这些事情。
1.验证其格式的有效性。2.查询内存或从 Redis 拉取缓存获取项目配置信息，验证请求是否合法(项目是否存在或触发限流，不触发限流 API 积累金额，写入 Redis）3.发起异步请求给定时任务（SentryWorker，postprocess-event）下一步处理
Kafka 和 Celery ——应用程序解耦和异步保存数据
Relay 数据转发到 Kafka 的 ingest-events Topic（Ingest 即摄入)，消费者消费后将消息放入 postprocess-event 这个 Celery 定期任务服务排队处理。队列所做的如下
1.Symbolicate-event，在 iOS 上有个叫 symbolicate-crash 这里的工具是将机器的崩溃日志转换为可读的崩溃代码定位日志 Symbolicator 还承担类似的功能，通过它处理的消息，我们可以在页面上看到代码出了什么问题。2.process-event，字面意思是处理消息 Sentry 上启用的插件（Plugins or Integration）这一步将应用于消息体，例如，集成一个 Slack bot(机器人)，将在此步骤中发出报警。3.save-event，简化后，将消息保存到数据库中，同时再次发送 Kafka，但这次换到 event Topic，Snuba 在这个搜索组件中，会有一个消费者批量将这部分数据写入 ClickHouse。你可能会好奇为什么不直接存起来，算了算，还要多做这一步。这是因为 ClickHouse 虽然大数据处理能力很强，但频繁写入的能力是真正的菜鸡(假设是主从，那就更灾难性了，把从库和 Zookeeper 一起拉下水)，所以需要 Snuba 限制写入频率。
Sentry Web

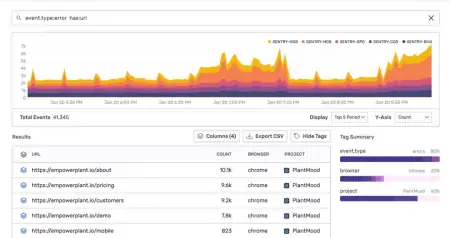

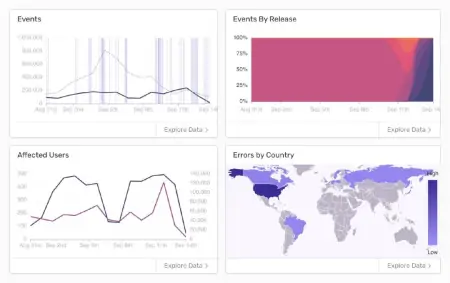

SentryDashboard -来自 Sentry 官网
实时查询Sentry Web 这里主要处理配置等持久数据，负责创建项目、权限控制、限流分配等。查询错误的搜索信息，Dashboard 聚合等功能是 Snuba 承担，作为翻译，将用户查询条件转化为 SQL 语句发给 ClickHouse。
题外话-为什么？ Sentry 适合商用
以往的开源项目大多可以看作是单个组件，升级修复的工作量对于普通工程师来说是可以接受的。但是 Sentry 这一错误报告服务背后由十几二十个微服务组成。服务升级可能涉及多个微服务和存储服务，无法立即依赖爆炸和测试。
对于小公司，如果不使用， Docker，搭建一个 Sentry 服务需要很多服务器。如果你想做出决定，你需要乘以集群 N，如果要做 TLS，你得花很多钱买证书。本来想节省代码查错的时间成本，但最后可能在部署和运维上花了更多的钱。
单租户隔离（Single Tenant Isolation）、持续集成测试，TLS 加密、容灾都交给了 Sentry 来做吧，给它钱自然成了最划算的计划，不得不说，真羡慕这种站着赚钱的项目:)。
参考资料
1.[Question] Sentry Architecture #3419(https://github.com/getsentry/sentry/issues/3419#issuecomment-224006919)2. Path of an Event through Relay (https://getsentry.github.io/relay/relayserver/index.html#path-of-an-event-through-relay)3. Sentry: Event Ingestion Pipeline(https://getsentry.github.io/event-ingestion-graph/)4. Introducing Snuba: Sentrys New Search Infrastructure (https://blog.sentry.io/2019/05/16/introducing-snuba-sentrys-new-search-infrastructure)5. The Architecture Of Sentry (https://develop.sentry.dev/architecture/)
